自粘防水卷材施工技術全解析！

    防企網訊自粘式防水卷材是一種新型防水材料，與同類材料相比，具有施工簡便、防水性能好、注重環保等優點。

    自粘式防水卷材與普通防水材料相比，具有如下特點：

    1、常溫下冷施工，不需要熱熔。施工時只要剝開隔離紙，即可直接鋪貼，施工極為方便，可有效縮短工期；

    2、具有較高的撕裂強度，能有效的抵御基層開裂、變形產生的應力對防水系統的破壞；

    3、具有極高的抗穿透、抗沖擊性能；

    4、優異的粘結性保證了卷材搭接縫的連續性與密封性；

    5、耐高低溫，抗老化，使用壽命長；

    6、在施工方法上：施工工藝完善、簡便，可操作性強，勞動強度低；施工速度快、工效高，可確保工期；施工質量容易得到保證，能夠滿足較高的防水要求。

    工藝原理

    自粘橡膠瀝青防水卷材，是以SBS等彈性體瀝青為基料，以聚乙烯膜、鋁箔為表面材料或無膜（雙面自粘），采用防粘隔離層的自粘防水卷材。該防水卷材有超強的粘接強度，特制的橡膠自粘層可保證卷材與基層、卷材與卷材的粘結密封，形成整體的密封防水層。具有很好的耐酸堿腐蝕性及其他化學介質侵蝕的性能。自粘卷材表面有HDPE，具有較高的抗撕裂強度，滿足耐穿刺等要求，能有效地抵御基層開裂、變形所產生的應力對防水系統的破壞。

    工藝流程

    1、干鋪法

    基層表面清理、修補→涂刷配套的基層處理劑→節點部位粘貼→定位、彈基準線→鋪貼自粘性橡膠防水卷材→輥壓、排氣→收頭處理及搭接→組織驗收→保護層施工。

    2、濕鋪法

    清理基面→濕潤基層（如基層濕潤無需此項工序）→定位、彈線→攪拌并鋪抹水泥漿→鋪貼卷材→提漿、排氣、晾放→搭接邊密封→卷材收頭、密封→檢查驗收。

    施工技術要點

    1、卷材總體鋪貼順序為：

    先高跨，后低跨；同等高度，先遠后近；同一立面，從高向低處開始鋪貼。

    2、打底涂：

    基面清理干凈驗收合格后，將專用基層處理劑均勻涂刷在基層表面，涂刷時按一個方向進行，厚薄均勻，不漏底、不堆積，晾放至指觸不粘。

    3、彈線、試鋪：

    在底涂上按實際搭接面積彈出粘貼控制線，嚴格按粘貼控制線試鋪及實際粘鋪卷材，以確保卷材搭接寬度在6～7cm（卷材上有標志）。根據現場特點，確定彈線密度，以便確保卷材粘貼順直，不會因累積誤差而出現粘貼歪斜的現象。卷材應先試鋪就位，按需要形狀正確剪裁后，方可開始實際粘鋪。

    4、節點處理：

    （1）女兒墻部位收口處理：做水泥砂漿時需將墻與屋面交接處陰角抹成半徑約50mm的小圓角，基面達到要求后，先涂刷一道聚氨酯防水層，在涂刷均勻后立即貼一層胎體增強層（玻纖布），然后涂刷第二道聚氨酯防水層，與基面粘結牢固，也便于自粘卷材的施工。

    （2）陰陽角及管口部位的處理：陰陽角處須用砂漿做成50mm的圓角，增設防水附加層一道，附加層中設有玻纖布一道。管口與基面交接處，抹好找平層后，預留凹槽，嵌填密封材料，再給管道四周除銹、打光，管口部位的四周500mm范圍內設防水附加層，增設玻纖布一道，確保全面達到防水效果。

    5、大面積鋪貼卷材：

    大面積粘貼自粘卷材主要有拉鋪法和滾鋪法兩種，在實際施工中，施工人員可根據現場環境、溫度、日照等條件，自行確定粘貼方式，但基本的排氣、壓實、防皺要求仍然相同。

    （1）基本要求：在粘鋪卷材時，應隨時注意與基準線對齊，以免出現偏差難以糾正。卷材鋪貼時，卷材不得用力拉伸。粘貼后，隨即用壓輥從卷材中部向兩側滾壓，排出空氣，使卷材牢固粘貼在基層上，卷材背面搭接部位的隔離紙不要過早揭掉，以免污染粘結層或誤粘。

    （2）拉鋪法：將卷材對準基準線全幅鋪開，從一頭將卷材（連同隔離紙）揭起，沿卷材幅長中線對折，用裁紙刀將隔離紙邊輕輕劃開，注意不要劃傷卷材，將隔離紙從卷材背面小心撕開一小段約500mm長，兩人合力揭掉隔離紙，對準基準線粘鋪定位。先將半幅長的卷材鋪開就位，拉住揭下的隔離紙均勻用力向后拉，慢慢將剩余半幅長的隔離紙全部拉出，拉鋪時注意拉出的隔離紙的完整性，發現撕裂、斷裂應立即停止拉鋪，將撕裂的隔離紙殘余清理干凈后，再繼續拉鋪。

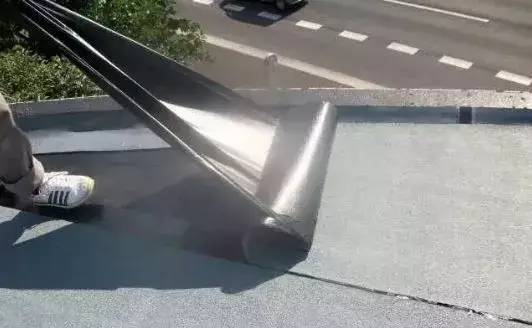

    （3）滾鋪法：即掀剝隔離紙與鋪貼卷材同時進行。施工時不需要打開整卷卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持鋼管一端抬至待鋪位置的起始端，并將卷材向前展出約500mm，由另一人掀剝此部分卷材的隔離紙，并將其卷到已用過的包裝紙芯筒上。將已剝去隔離紙的卷材對準已彈好的基線輕輕擺鋪，再加以壓實。起始端鋪貼完成后，一人緩緩掀剝隔防紙卷入上述紙芯筒上，并向前移動，抬著卷材的兩人同時沿基準線向前滾鋪卷材。注意抬卷材兩人的移動速度要相同、協調。滾鋪時不能太松弛；鋪完一幅卷材后，用長柄滾刷，由起端開始，徹底排除卷材下面的空氣，然后再用大壓輥或手持式輕便振動器將卷材壓實，粘貼牢固。

    （4）立面和大坡面的鋪貼：由于自粘型卷材與基層的粘結力相對較低，在立面或大坡面上，卷材容易產生下滑現象，因此在立面或大坡面上粘貼施工時，宜用手持式汽油噴燈將卷材底面的膠粘劑適當加熱后再進行粘貼、排氣或輥壓。

    （5）大面積卷材排氣、壓實后，再用手持小壓輥對搭接部位進行碾壓，從搭接內邊緣向外進行滾壓，排出空氣，粘貼牢固。

    （6）接縫粘貼與密封：

    搭接縫粘貼：自粘型卷材搭接處在出廠時留有搭接邊，粘接時只需要把隔離紙掀剝即可，搭接寬度一般為6～7cm。

    卷材搭接密封：卷材短邊搭接處、卷材收頭、管道包裹、異型部位，應采用自粘橡膠瀝青防水卷材專用密封膏密封。搭接邊密封寬度不小于10cm。

    6、收頭固定、封閉：

    卷材四周末端收頭伸入凹槽（深20mm×高40mm～60mm的梯形槽）內，金屬壓條釘牢固，用專用封邊膏密封。

    （1）相鄰兩排卷材的短邊接頭應相互錯開300mm以上，以免多層接頭重疊而使得卷材粘貼不平。防水面積很大，必須分階段施工時，中間過程中臨時收頭很多，應采用專用密封膏做好臨時封閉。

    （2）卷材粘貼后，應采取措施臨時遮蓋，減少卷材直接暴露而受損傷的機會。將揭下來的有機硅隔離紙反鋪在卷材上，此保護紙也可作為防水層與保護層之間的隔離層而繼續保留。

    （3）粘貼后，受陽光曝曬，可能會出現輕微表面皺褶、鼓泡，這是正常現象，不會影響其防水性能，并且一經隱蔽即會消失。

    （4）防水層應盡快隱蔽，不宜長時間曝曬。通常應在防水層完工后24小時內隱蔽，若有閉水試驗，則隱蔽時間應從閉水試驗結束時起算。
